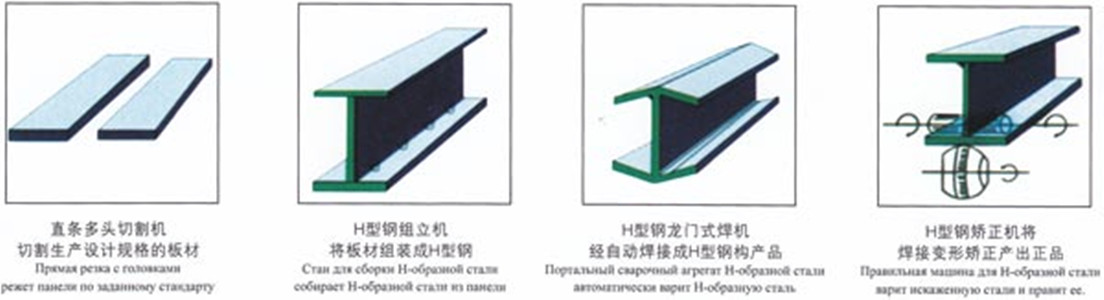

輕型H型鋼的生產工藝過程為：

直條切割——型鋼組立——龍門焊接——翼緣板矯正——小件制作及筋板焊接——〔三維鉆孔——拋丸除銹——噴漆涂裝〕。

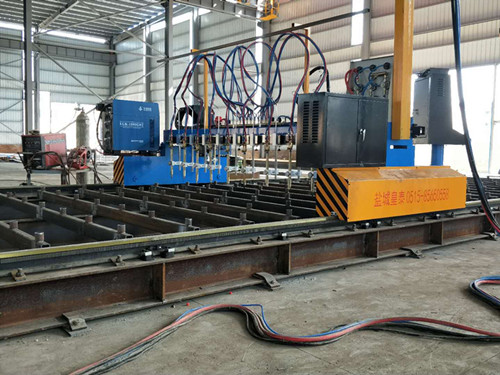

型號：CNC-CG4000

一、技術規格及指標

橫 向 軌 距： 4000mm

軌 道 長 度： 14000mm

切割有效長度： 12000mm

切割有效寬度： 90-3200mm(直條)220-2800mm (數控)

切 割 速 度： 100-750mm/min

最大快速反程速度： 4000mm/min（單邊）

火焰切割厚度： 6-100mm

割炬升降行程： 100mm

控 制： 上海交大數控系統及松下交流伺服驅動系統

縱 向 割 炬： 9組（直線單割炬）

橫 向 割 炬： 2組（數控單割炬，一主一從）

機床定位精度： 0.5mm

機床重復定位精度： 0.5mm

傳 動 方 式： 齒輪齒條傳動，雙邊驅動

裝 機 容 量： 1.5kw

電 源： 220V

外形尺寸：      長×寬×高（1900×4300×2050）

二、技術特性

⑴、 機械部分

為了滿足高度速度，高精度的要求，在設計和加工制造中對影響整機性能的摩擦、齒隙、剛度、慣量等機械結構都進行了綜合考慮，并運用計算機對機器的動態特性進行分析。

●橫梁采用矩形鋼管與鋼板焊接的復式箱形結構，具有很高的強度和鋼性。并對橫梁進行時效處理，消除應力。

●縱向精密鋼軌采用鐵路用合金鋼軌做重載荷導軌，經精加工制成。

●橫向?qū)к壊捎酶呔�度�?dǎo)軌，保證橫向?qū)�向精度�?

●縱橫向采用臺灣公司行星齒輪減速起及精密齒輪齒條傳動，傳動部分采用免鍵連接，保證了驅動機構在高速運行中的大扭矩輸出。

●鋼帶傳動機構采用大直徑拋物面滾輪，帶動優質不銹鋼帶組成窄間隙帶機，可帶動多組割炬做相同或鏡相動作。

●精密齒條采用特種合金鋼鍛制經精加工，熱處理，再精加工等工序使齒輪精度達7級，確保傳動的高精度與長壽命。

●電動式割炬吊架：驅動為直流減速電機，通過絲桿及精密導向帶動割炬做直線升降運動，吊架行程為150mm。

●數據割炬氣路、電路采用德國技術拖鏈傳動。

⑵、 電器控制部分

數控切割機的電氣控制部分，由數控、電氣、伺服三個子系統組成，本廠生產數控切割機其控制系統主要部份均采用知名品牌。系統采用模塊化結構，布線簡捷、合理、規范、維修方便，由于大量采用規模集成電路，具有體積小，性能穩定等優點；系統還具有故障歷史記錄，故障報警，自我診斷，有效地保護人員和設備的安全；系統具有多種語言菜單（包括中文），可以很方便的進行人機對話，具有多種輸入方式，操作靈活方便，還可與PC機通訊實現自動編程，由于實現計算機操作，大大方便了用戶，節約了時間，保證了操作的穩定可靠。

⑶、SF2300數控火焰切割機系統

SF-2300數控系統是上海交大控制技術有限公司最新研制的火焰切割系統，主機采用高性能32位工控機，全封閉的觸摸式操作鍵盤和機床強電接口。該系統具有可靠性高，精度高，噪音小，操作方便等特點，與當前流行的CAD/CAM軟件有很好的兼容性，用戶還可隨時做軟件升級。

主要功能：

● 10.4寸VGA彩色液晶顯示器；

●  專用的數控切割機系統，用戶零件程序存儲器7M;

●  軟件升級簡單，從網上下載后，用優盤直接升級；

●  標準G代碼編程；

●  友好的人機界面，方便的操作，中文圖示菜單；

●  面板薄膜鍵盤采用進口微動開關，手感好，壽命長；

●  該控制器可為用戶提供多種控制方式如：自動、手動、編輯、診斷、參數等方式，可為你提供及其方便的操作；

●  該控制器具有動態圖形加工軌跡跟蹤功能，內部提供多種輔助M代碼功能，可為用戶使用；

●  原軌跡返回功能，切割斷點保持功能，斷點數據保護功能等；

●  配置USB接口，標準RS232接口，標準鍵盤接口；

●  可進行割縫刀具動態補償。

（4）、伺服系統

松下

（5）氣路部分

接通氣源，檢查是否有漏氣現象，（關閉割炬手閥，打開減壓閥和電磁閥，關閉進氣閥記下壓力表數據，十分鐘后再觀察壓力表，看是否有降壓現象）。如有泄露現象，必須修復，否則不能使用，（調節切割氧壓力為7.6×10⁵ pa,預熱氧壓力為6.6×10⁵ pa，燃?xì)鈮毫��?.5×10⁵ pa）。

將燃料技術與計算機，機械技術相結合，對氣休控制提出了很高要求，該路采用中央集氣單元，壓力調整單元，電磁閥，單向閥，流量調整閥，

回火防止器等組成具有高、低壓轉換，壓力流量，無級可調，及回火防止等功能氣路，確保切割的安全性和高效性。

● 配有國際互換性的30⁰錐度等壓干式機用割炬。

● 采用集成塊式的中央集氣系統，有直條功能時采用匯流排集氣系統。

● 氧氣，燃?xì)鉁p壓器。

● 割炬每路氣體安裝由干式回火防止器。

三、設備人員的培訓要求：中專以上學歷

四、技術標準

提供的切割機符合JB/T5102-99《座標式氣割機》ZBJ59002《低碳鋼切割表面質量》

五、使用環境條件

（1） 海拔高度： 1000M（MAX）

（2） 環境溫度： 最高：+40⁰C  最低：-10⁰C

（3） 最大日溫差： ±10⁰C

（4） 相對溫度： 相對濕度95%及以下；

月平均相對濕度90%及以下

（5） 地需烈度： 不超過六度

（6） 安裝地點： 需方公司內

（7） 污穢等級： H級

六、供貨范圍組成單元

A：機架總成   含：機架，管路，橫向滑架及其縱、橫向減速箱等。

B：軌道總成 含：主副道軌各14米及其附件(無錫公司)

C：割炬總成   含：單割炬總成11組及其附件,(無錫市隆騰科技有限公司)

D：電控總成   含：電器柜，縱、橫向電機及其附件。

E：數控總成   含：交大方菱2300數控系統及松下交流伺服驅動系統。

F：氣路總成   含：三路供氣總管、電磁閥、壓力表、回火防止器。（無錫）

七、整套設備備品備件

A：繼電器                                    1只

B：喉箍                                      1套

C：GO₂等壓式割嘴1#割嘴                       11只

八、易損件（不在包修范圍）

氧氣管，丙烷管，鋼帶，橫向齒輪，縱向齒輪，割炬夾持器，回火防止器，按紐，軸承。

九、技術文件

A：使用說明書 1份

B：裝箱單                                       1份

C：設備整機合格證                               1份

D：整機基礎圖                                   1份（合同生效發用戶）

十、需方提供的部件（按提供的資料參數制作）

1：線纜、氣管行走的滑線支架

2：軌道的鋪底架

3：工作臺組件（切割平臺）

4：三相電源穩壓器：380V  2.5KW  1臺（視電壓決定購買與否）

5：電源：220V   20A
